【電抗器常識】實例解析限流電抗器的應用(3)

      3.2 FSR裝置的工作原理

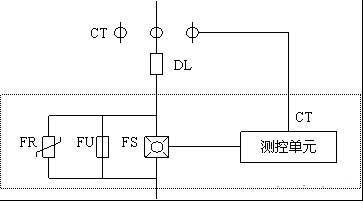

　　該裝置主要由橋體FS、熔斷器FU、非線性電阻FR及測控單元等組成，簡稱FSR。FS與FU阻抗相比為1∶2 000。因此正常運行時工作電流經FS流過。系統發生故障短路時，接到測控單元的分斷命令后，FS在0.15 ms之內爆破斷開，電流轉移至FU。FS斷開后全部短路電流轉移到FU，使FU在0.5 ms內熔斷，并產生足夠的弧壓。FU斷開時產生的弧壓使其導通，吸收FU開斷后產生的電弧能量及電源注入的能量，使FU順利熄弧，并把斷開時的過電壓限制在允許的2.5倍相電壓范圍內。檢測電流和電流變化率，當電流幅值和電流變化率同時超過定值時，判斷為短路發生，并采用3個相同的獨立工作的測控部件，以 “三取二”動作方式做出判斷，向FS發出分斷信號。如圖3。

      橋體FS：因FS電阻為uΩ級，而熔斷器FU電阻為mΩ級，故正常時工作電流經橋體流過，短路時接到測控單元的分斷命令后，在0.15ms之內爆破斷開，電流轉移到熔斷器FU。
　　
      熔斷器FU：FS斷開后，全部短路電流轉移到熔斷器，在0.5ms以內熔斷器熔斷，并產生足夠的弧壓。
　　
      非線性電阻FR：熔斷器熔斷時產生的弧壓使其導通，吸收電感中存在的磁能及電源注入的能量，使熔斷器順利熄弧，同時把開斷時的過電壓限制在2.5倍的額定相電壓之內。
　　
      測控單元：檢測電流和電流變化率，當電流幅值和電流變化率同時超過整定值時，判斷為短路發生，采用三個相同的獨立工作的CPU部件，以“三取二”表決方式判斷，向橋體發出分斷命令。
　　
      3.3 FSR裝置的特點
　　3.3.1載流量大：目前國內真空斷路器額定電流只能做到4kA，而FSR裝置最大額定電流可做到12kA，完全可滿足目前電力系統的需要。
　　
      3.3.2開斷速度快：短路電流在1ms以內被截流，3ms之內衰減為零，故障被完全切除。與傳統的斷路器繼電保護方式相比，短路故障切除速度提高20倍以上。
　　
      3.3.3開斷過程中無危害性過電壓：氧化鋅良好的非線性特性，可將開斷過電壓限制在2.5倍的額定相電壓以內。
　　
      3.3.4開斷容量可以足夠大：目前可做到240kA，足以滿足一般情況下切斷短路電流的需要。

      3.3.5靈敏度更高：故障時電流變化率增加明顯，該裝置引入了電流變化率作判據，靈敏度更高。

      全文未完，待續。
