變頻器進線電抗器(輸入電抗器)有提高功率因數的作用

    變頻器進線電抗器(輸入電抗器)有提高功率因數的作用
    變頻器加進線電抗器(輸入電抗器)的主要目的不是抑制諧波嗎？還能提高功率因素？提高功率因素不是靠并聯電容器嗎？為什么說直流電抗器(平波電抗器)也可以提高功率因素？怎么不用電容提高功率因素呢？

    回 答：

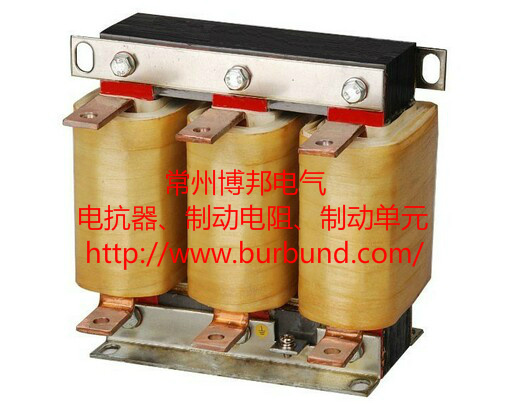

    1、變頻器進線電抗器(輸入電抗器)有提高功率因數的作用。通常采用電容器補償無功是提高功率因數的主要做法。進線電抗器(輸入電抗器)可以抑制諧波，而諧波的存在，會影響功率因數的下降。而變頻器加了進線電抗器(輸入電抗器)后，對于整個變頻系統的功率因數來說是有很大程度的提高的，只不過是電抗器間接地發揮了這種功能，因此可以理解為進線電抗器(輸入電抗器)有助于提高功率因數。

    隨便打開一本變頻器說明書就可以發現，對輸入電抗器的作用講解中都會提到（主要作用就是降低諧波），可以改變功率因數，是提高，而不是降低。無功功率的定義應該是有功功率P與視在功率S的比值；電壓與電流的相位差的余弦，就是無功功率的說法有問題；例如，變頻器輸入端的電流是二極管導通期間對電容的充電電流，這個充電電流與電壓不同相位；這就使得用檢測電流與電壓相位差的功率因數表，在檢測變頻器的輸入端的功率因數時，讀數“低”，性質為容性無功功率。

    當接入輸入電抗器時，恰好與容性電流相互補償；用檢測電流與電壓相位差的功率因數表，在檢測有輸入電抗器的變頻器的輸入端的功率因數時，讀數“高”；所以輸入電抗器，有提高功率因數的作用；所以功率因數的定義，應該是有功功率P與視在功率S的比值；在電流、電壓是正弦量時，功率因數等于電壓與電流的相位差的余弦；在電流、電壓是非正弦量時，功率因數不等于電壓與電流的相位差的余弦；在電流、電壓是非正弦量時，功率因數應該按有功功率P與視在功率S的比值來檢測或計算。

    2、進線電抗器(輸入電抗器)的作用：
    A、降低主電源諧波、浪涌和峰值電流。
    B、提高低頻傳導抗干擾性。
    C、保護驅動機構的電力電子元件。
    D、減小變頻器的整流單元和整流/回饋單元的諧波電流，同時也減小了換向缺口。
    E、防止主電源的電壓尖脈沖引起的跳閘，限制由于電源電位的突降(如由于補償設備或接地故障)而產生的電流沖擊。

    3、直流電抗器(平波電抗器)的作用：
    直流電抗器(平波電抗器)又稱直流平波電抗器，用于變流器的直流側，電抗器中流過的是具有交流分量的直流電流。它的作用是將疊加在直流電流上的交流分量限定在某一規定值。還用于并聯變流器的直流側對耦，降低斷續極限，限制環流線路中的環流，應用直流快速開關切斷故障電流時限制電流上升率；還被用在電流、電壓型變頻器中間回路的直流平波中，這可用于整流電源平波，以消除紋波。
